domingo, 10 de junho de 2018

Cortador de Isopor



Pretendo fazer um Kayak de Isopor, e para isto pesquisei bastante na internet, principalmente no youtube, vendo vídeos de outras pessoas que também tem a mesma ideia.

Entre muitos dos vídeos que vi, gostei bastante dos vídeos postados pelo Sérgio Santana, que também criou um grupo de discussão sobre o assunto no WhatsApp de nome Caiaque Sport Natureza, onde muitos entusiastas e "sonhadores" compartilham ideias para construção de seus Kayaks.

Para iniciar, vou começar pela construção de um "Cortador de Isopor" que vai me auxiliar na tarefa de cortar o isopor com mais facilidade.

Mas pretendo fazer um cortador um pouco mais parrudo, pois vou usar como uma "multi-ferramenta" também para outras tarefas, como Pirógrafo, e até um "cortador de garrafas" de vidro, apenas mudando a ferramenta usada na saída.

Sendo assim; escolhi como base para fazer o meu cortador, um transformador de Microondas, onde será modificado no seu secundário, para que o mesmo possa fornecer uma tensão mais baixa que os originais 2.000VAC.

ATENÇÃO: Aqui vai um alerta muito sério, nunca ligue um transformador de Microondas fora de seu gabinete, da forma como ele está sem ser modificado.  Por se tratar de um transformador capaz de fornecer 2.000VAC x 500mA acidentes muito graves podem acontecer, inclusive podendo ser fatais.

Não me responsabilizo, por tentativas de fazer algo semelhante sem ter conhecimento técnico.


Pois bem, depois do alerta feito, podemos começar a separar o material, para fazer nossa Multi ferramenta.

Aqui está praticamente todo material elétrico que vou precisar para fazer o Cortador de Isopor; o transformador, o ventilador, o motor do prato e fusível, que também foi aproveitado do mesmo Microondas.  Um Dimmer (ou variador de luminosidade) como está escrito na embalagem, chave liga desliga, borne, cabo de força, espelho de tomada e fio grosso, que será o novo secundário de baixa tensão e alta corrente.







Para começar, tive que retirar o secundário deste transformador, para fazer outro de menor tensão e maior corrente.   Aqui segue imagem do transformador com o secundário retirado.



A partir de agora, já com o secundário já retirado, dei uma lixada na base do transformador para retirar um pouco do ferrugem, e dá uma pintada para revitalizar visualmente o velho transformador.







O transformador já revitalizado, está pronto para receber seu novo secundário, de baixa tensão e alta corrente.

Para isto descasquei 3 metros de fio 10 e como não tinha o cadarço próprio para isolamento, usei fita crepe e dei duas camadas para isolar. (OBS: é aconselhável usar o cadarço próprio para isolamento).


O fato de ter descascado o fio, é que a capa dele original é muito grossa, fica muito difícil de passar várias voltas pela janela do núcleo do transformador.


Desta forma foi possível passar 12 voltas de fio para fazer o novo secundário.  Este novo secundário, fica com uma proporção aproximada de 1 Vac por volta de fio.  Portanto este secundário ficou com 11,4 Vac, com 116 Vac na entrada do primário.  E assim ficou o transformador terminado.  Vou dar um banho de resina para que ele não vibre quando em funcionamento.




A parte mais complicada já está pronta, agora é juntar tudo dentro de um gabinete e fazer a junção de todo o conjunto e fazer a instalação elétrica.

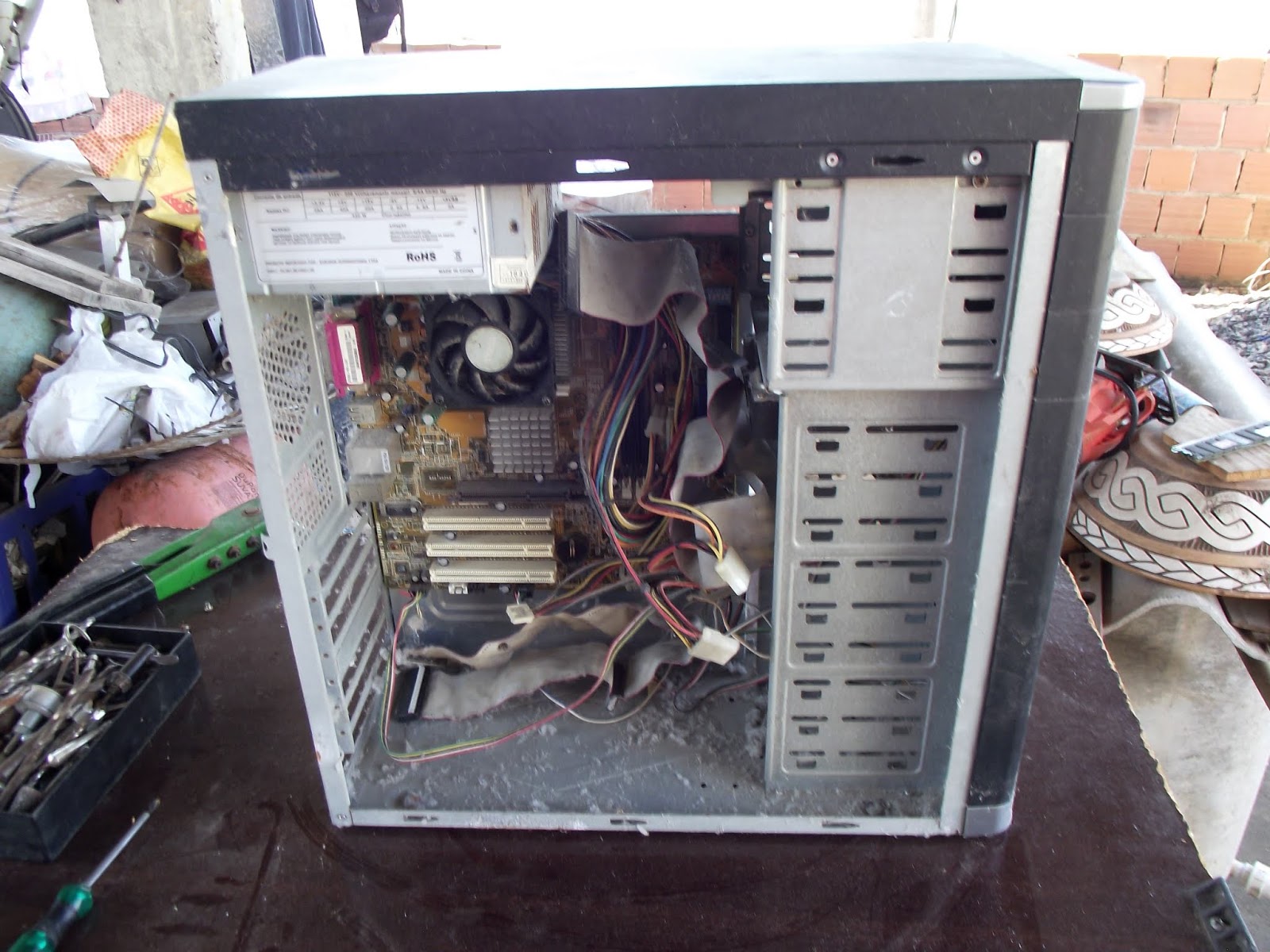

Vou usar um velho gabinete de PC para acomodar todo o conjunto. Vou modificar este gabinete para que fique tudo bem organizado.



Depois de desmontado, e retirado tudo o que tinha dentro do gabinete, cortei para que ficasse menor e mais harmonioso.






 Depois de pronto, ficou assim:


Em breve, vou colocar alguns vídeos do cortador em ação...
Até breve,
Abraços.
